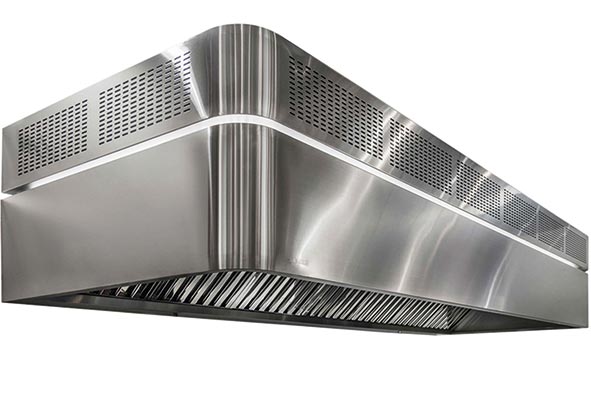

CAMPANA EXTRACTORA MORGUI ORRI

La Campana Extractora ORRI està soldada i construïda en una sola peça. L'alçada total és de 675mm, i està fabricada en acer inoxidable AISI 304, d'1mm de gruix. Punxonat er a l'aportació en tot el perímetre i junta de plenum perimetral de 25mm.
Descripció

Campana Extractora ORRI

La Campana Extractora ORRI està soldada i construïda en una sola peça, de manera que es reduix el temps de muntatge i s'eliminen les deformacions linials, els degotejos entre juntes i els punts no visibles de brutícia. La safata inferior està totalment soldada i incorporada al conjunt de la campana, de tal manera que es recullen els possibles degotejos mitjançant el recull greixos perimetral connectat a la safata.

L'alçada de la Campana Extractora ORRI és de 675mm, i està fabricada en acer inoxidable AISI 304, d'1mm de gruix. El doble plegat en tots els finals de xapa evita tot tipus de talls accidentals. Dissenyada sense cargols ocults ni girs estranys per una millor neteja. A més a més, gràcies a l'estructura tubular, s'aconsegueix una campana robusta. El seu disseny destaca porquè incorpora punxonat per a l'aportació en tot el perímetre, tant per a models centrals com de paret. A més, una altra característica remarcable d'aquesta campana extractora és la disruptiva junta de plenum perimetral de 25mm, embellida amb un lacat negre i il·luminada mitjançant leds IP65 linials amb tons d'última tendència. I per fer d'aquesta una campana encara més novedosa i exclusiva, la Orri s'ha dissenyat amb cantos frontals d'arco de 100 mm. El frontal de la campana s'entrellaça amb els 2 laterals gràcies a la sinuosa transició de la superfície inoxidable que flueix amb suau continuitat en tot el seu perímetre.

El sistema d'extracció de la campana està compost per filtres de plaques d'acer inoxidable AISI 430, amb disseny d'alt rendiment i súper eficàcia (490x400x50mm) i acabat antitalls en els marcs i en totes les seves lames. La campana extractora incorpora il·luminació led IP54 empotrada a la part interior per millorar la visibilitat en la zona de treball. A més, també incorpora una il·luminació led linial IP65 a la junta del plenum per incrementar la nitidesa visual al seu voltant. La il·luminació de la campana extractora és totalment configurable a gust de l'usuari.

L'aportació d'aire exterior es gestiona mitjançant un plenum d'impulsió amb xapa punxonada, amb superfícies de pas d'aire estudiades per evitar perdues de pressió i sorolls per la velocitat de l'aire, així com per no provocar corrents d'aire innecessàries. El plenum d'impulsió està aïllat tèrmicament per evitar condensacions per la diferència de temperatures.



DOCUMENTACIÓ DE DESCÀRREGA

Fitxa Tècnica

Manual d'Instal·lació Campanes Murals

Manual d'Instal·lació Campanes Centrals

Manual de manteniment
